产品概述

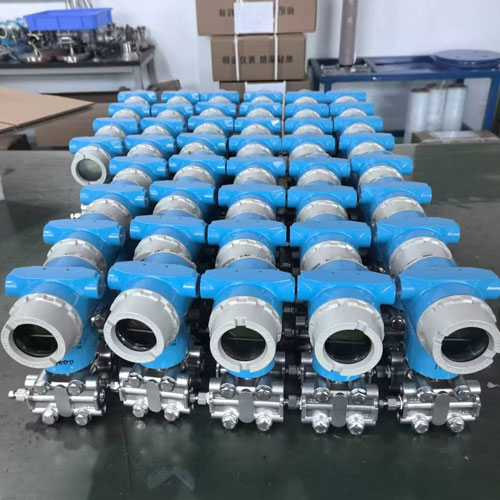

NJ3051智能差压变送器是用单晶硅压力传感器技术与专利封装工艺，精心研制出的一款国际技术的高性能压力变送器。该产品采用专利双过载保护膜片设计，内部电路防浪涌保护设计，可准确测量表压、绝压、流量、真空度、液位和密度。
产品特点
■ 采用先进的单晶硅差压传感器
■ 宽量程覆盖±3MPa
■ 两线制，4～20mA 模拟输出，HART® 协议数字通讯
■ 智能 LCD 液晶表头带背光
■ 兼有远传和本地零点、量程调整
■ 品种齐全，精度高，稳定性好
■ 隔爆壳体结构，抗变频干扰能力强
■ 高静压、高过载保障
■ 专利双过载保护膜片设计
■ 防雷保护电路设计
用途及行业
■ 环保污水、石油、化工、冶金、电力、食品、造纸、医药、机械制造、科学实验和航空军用等行业的过程控制领域
| 技术参数 | |
量程范围 | ±1kPa；±6kPa；±40kPa；±100kPa；±250kPa；±1MPa；±3MPa |
压力类型 | 表压、差压 |
| 供电 | 12VDC～32VDC，推荐 24VDC |
| 输出 | 4～20mA+HART协议 |
| 精度 | ±1kPa：±0.2%FS； ±6kPa：±0.1%FS； 其他量程：±0.075%FS （标准量程，25±5℃） |
| 温漂 | ±1kPa：±0.5%FS； ±6kPa：±0.3%FS； 其他量程：±0.25%FS （标准量程，-20～70℃） |
| 环境温度 | -30℃～80℃；带液晶表头-30℃～70℃ |
| 介质温度 | -40℃～125℃ |
储存温度 | -20℃～70℃ |
绝缘电阻 | ≥200MΩ/250VDC |
| 防护等级 | IP67 |
| 隔爆等级 | Ex d IIC T6 Gb |
| 静压范围 | ±1kPa；±6kPa；±40kPa 耐静压 16MPa； ±100kPa；-100～250kPa 耐静压 25MPa； -0.1～1MPa；-0.1～3MPa 耐静压 40MPa |
| 过压极限 | 16MPa |
| 长期稳定性 | ±0.1%FS/年(标准量程) |
| 结构特性 | |
膜片材质 | 316L、钛、哈 C、钽 |
泄放阀 | 304 |
| O 型圈 | 硅橡胶（与测量介质接触） |
| 灌封液 | 硅油 |
| 夹板 | 304 |
| 壳体材料 | 外壳压铸铝合金，涂漆环氧树脂涂层 |
| 电气接口 | M20×1.5、NPT1/2 |
| 工艺接口 | M20×1.5 带焊管、NPT1/4(F)、NPT1/2、NPT1/2(F)、G1/2 带焊管、G1/4、 三阀组 M20×1.5 带焊管(304/316 可选)、三阀组 NPT1/4F(304/316 可选) |
